Comment brancher un volet roulant 4 fils, voire 3 ou 2 fils ? Si vous êtes ici, c’est que vous souhaitez sûrement équiper vos fenêtres avec des volets roulants électriques ou remplacer d’anciens modèles, et que vous envisagez de faire le raccordement vous-même.
Nos artisans vous expliquent dans ce guide comment réaliser le branchement d’un volet roulant avec moteur radio ou filaire. L’installation d’un volet roulant filaire est légèrement plus complexe, car elle nécessite un interrupteur mural, mais rien de bien compliqué.
Matériel de base pour le branchement d’un volet roulant
- Un multimètre
- Un tournevis
- Une pince coupante ou ciseaux d’électricien
- Des connecteurs électriques (domino ou Wago)
*Cela n’inclut pas les accessoires relatifs au passage des câbles (câbles 1.5 mm2, tubes ICTA, disjoncteur…).
Les normes de sécurité à respecter
La norme C 15-100
En France, la norme C 15-100 fixe les règles des installations électriques basse tension. Celle-ci rend obligatoire la mise en place d’un circuit dédié au volet roulant, protégé par :
- un disjoncteur de 16 A pour un câble de 1,5 mm2
- ou un disjoncteur de 10 A pour un câble de section 2,5 mm2
La commande manuelle doit également se situer entre 90 cm et 1,30 m du sol.
À noter : si toutes vos fenêtres vont être équipées de volets roulants, nous vous conseillons de mettre en place deux disjoncteurs plutôt qu’un seul. En cas de panne, cela vous assurera au moins le bon fonctionnement d’une partie de vos équipements.
La coupure de l’alimentation électrique
Avant de réaliser le branchement d’un volet roulant, veillez à toujours couper le courant pour intervenir en toute sécurité.
Vous pouvez couper l’alimentation électrique de manière totale ou partielle, en coupant le disjoncteur divisionnaire correspondant à la zone où vous allez brancher le volet.
Dans tous les cas, à l’aide d’un multimètre, vérifiez qu’il n’y a bien aucun courant qui passe avant de commencer les travaux de raccordement.
Comment brancher un volet roulant filaire ?
Généralement, le moteur filaire d’un volet roulant comporte 4 fils de couleurs différentes :
- Rouge et noir (ou marron) : montée et descente
- Bleu : neutre
- Jaune et vert : terre
L’alimentation, qui vient directement du tableau électrique, comprend quant à elle 3 fils :
- Bleu : neutre
- Jaune et vert : terre
- Rouge : phase

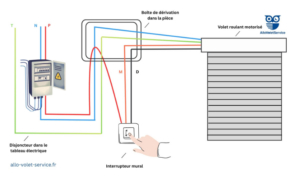

Voici un schéma de raccordement :
- On le rappelle, la première étape consiste à couper toute alimentation électrique pour intervenir en toute sécurité.
- Vous devez ensuite amener le câble d’alimentation du tableau électrique ainsi que le câble du moteur du volet, de sorte à avoir les 4 fils du moteur et les 3 fils de l’alimentation dans la même boîte de dérivation.
- Commencez par relier les deux fils neutres, c’est-à-dire les deux fils bleus, à l’aide d’un connecteur électrique.
- Reliez ensuite la phase (le fil rouge du circuit) à l’interrupteur.
- Connectez maintenant les fils de montée et de descente du moteur du volet roulant, à savoir les fils rouge et noir (ou marron dans certains cas), à l’interrupteur. Vérifiez qu’ils sont bien insérés et bien fixés.
- Enfin, reliez le fil de terre (jaune et vert) à celui de l’alimentation.
- Remettez le courant et vérifiez que les commandes montée et descente ne sont pas inversées. Il se peut que le volet monte lorsque vous appuyez sur « descente ». Dans ce cas, il suffit simplement d’inverser les deux fils.
Il est également possible de brancher plusieurs volets roulants filaires à une seule commande murale. Toutefois, l’installation devient alors plus complexe, et il est préférable de faire appel à un artisan spécialisé dans les volets roulants.
Comment brancher un volet roulant radio ?
Le raccordement d’un volet roulant radio est assez simple, puisqu’il ne nécessite pas de brancher les fils de montée et de descente à une commande murale.
Ici, seuls 3 fils sont à connecter :
- Commencez par amener, comme précédemment, le câble du moteur du volet et celui du secteur jusqu’à la boîte de dérivation.
- Reliez ensuite, à l’aide de connecteurs électriques :
- le fil bleu du moteur à celui du tableau (neutre)
- les fils jaune et vert entre eux (terre)
- les fils rouges entre eux (phase)
- Isolez les fils de montée et descente (noir, rouge ou marron) qui viennent du moteur, car ils ne sont pas utilisés dans ce type de branchement.
- Remettez le courant et vérifiez que le volet roulant fonctionne correctement, avant de paramétrer les fins de course.
- Et bien sûr, fermez la boîte de dérivation une fois l’installation terminée.
Comment électrifier un volet roulant manuel ?
Si vous souhaitez donner une seconde vie à vos équipements, moderniser des volets roulants manuels est un choix idéal et assez simple à faire. Plusieurs marques, comme Somfy, ont conçu des kits de motorisation spécifiques pour électrifier des volets roulants manuels.
Leur branchement dépend du type de moteur (radio ou filaire), mais reste généralement similaire aux deux raccordements présentés ci-dessus.
La seule difficulté est de choisir la bonne puissance du moteur pour qu’elle soit adaptée au poids du tablier et aux dimensions de son mécanisme.
En cas de doute, vous pouvez faire appel à Allo Volet Service. Notre réseau national d’artisans experts intervient dans toute la France pour dépanner, moderniser et entretenir des volets roulants manuels, électriques et solaires !
FAQ
Comment savoir si le moteur de son volet roulant est radio ou filaire ?
Pour déterminer si un volet roulant est filaire ou radio, vous pouvez observer son système de commande. Est-il pilotable par un interrupteur (il s’agit donc d’un moteur filaire) ou par une télécommande (moteur radio) ?
Vous pouvez également vous référer au nombre de fils, sachant que les moteurs filaires en ont très souvent 4, tandis que les moteurs radio en ont généralement 3.
Est-ce possible de brancher un volet roulant sur une prise électrique classique ?
Théoriquement, oui, mais dans les faits, cela est fortement déconseillé, car cela peut nuire au niveau de sécurité du circuit. La norme NF C 15-100 exige également que les volets roulants soient branchés à un disjoncteur dédié.
Comment connecter des volets roulants ?
Il existe plusieurs solutions domotiques pour connecter ses volets roulants (box domotique, télécommande, application, etc.). Elles concernent, pour la plupart, les volets roulants radio.
Si vous disposez d’une motorisation filaire, vous devrez installer un récepteur radio pour les rendre compatibles avec ces systèmes.
Vous pouvez également choisir de changer vos volets roulants pour installer des modèles radio, voire radio solaire.
